Чтобы теплая плита не разрушалась во время эксплуатации, необходимо рассчитать дренажную канализацию, несущую способность грунта. Для этого потребуется уточнить уровень УГВ, состав почвы, возможность сдвига нижних пластов. Эти операции лучше доверить специалистам, чтобы шведский «пирог» для опирания дома был гарантированно прочным.

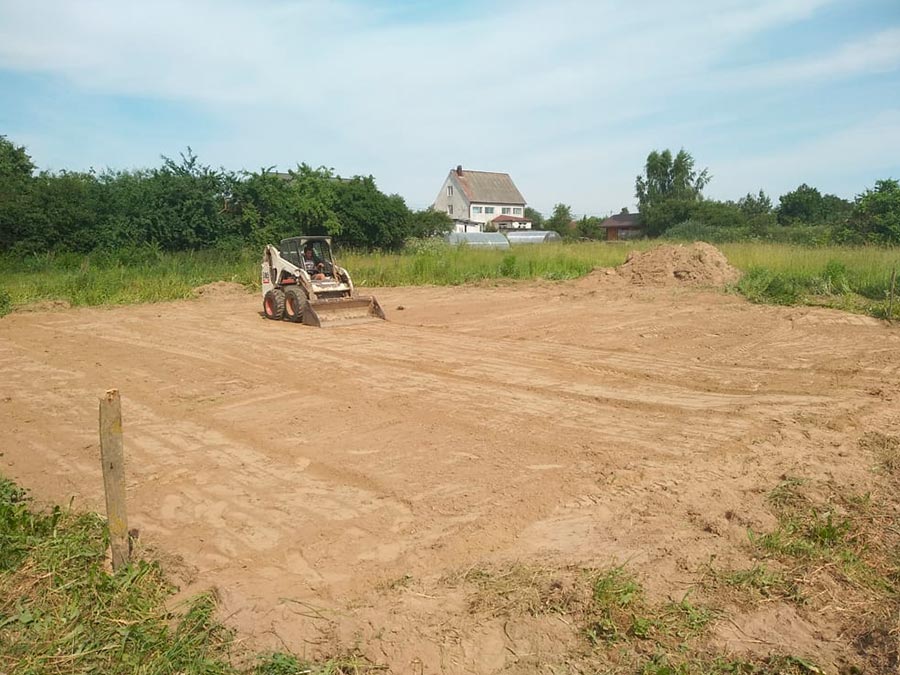

Фундамент УШП запрещено опирать на плодородный слой почвы, поэтому его придется убрать полностью. На начальном этапе необходимо:

• разбить шнурами оси капитальных стен;

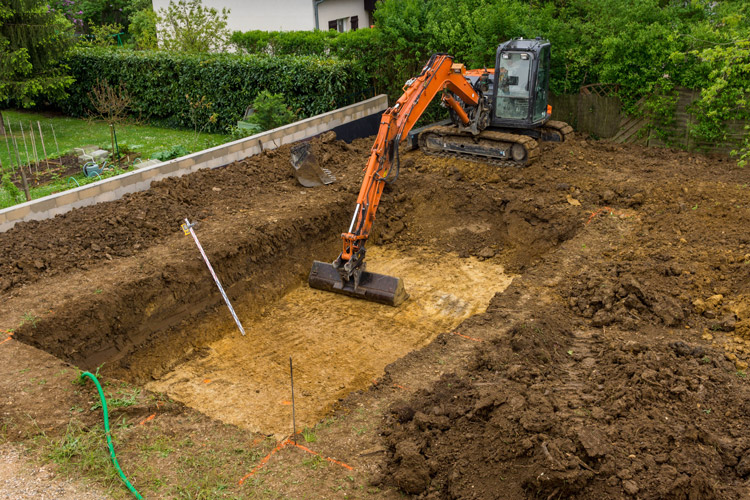

• разметить и выкопать котлован (на 1 м больше по периметру, чем плоскости внешних стен);

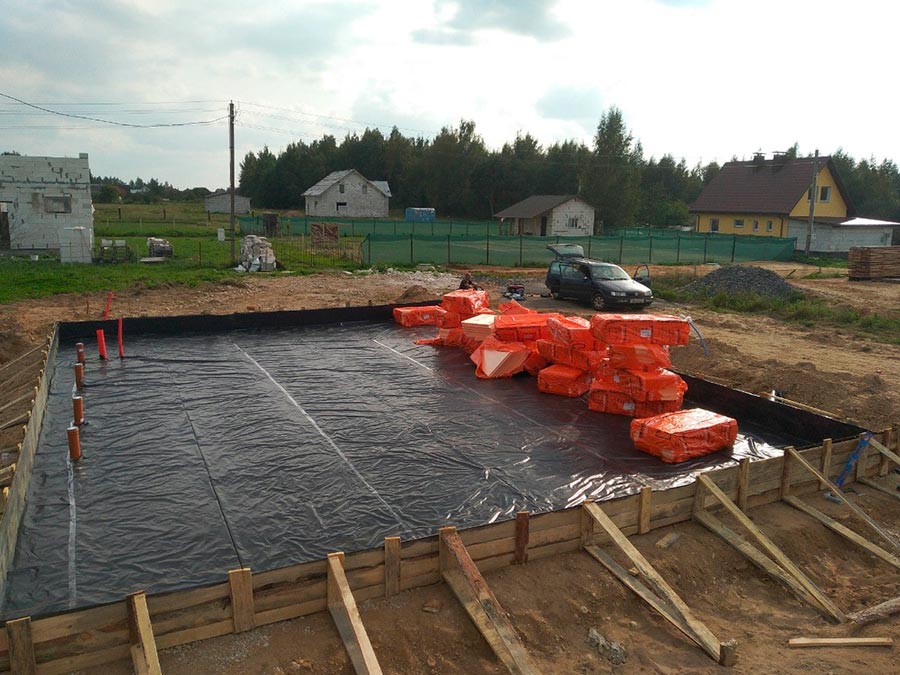

• укрыть поверхность котлована геотекстилем либо дорнитом (только на илистом грунте) с запуском на боковые стены.

Лишь в этом случае шведский «пирог» не даст усадки. Обычно толщина плодородного слоя составляет 0,3 – 0,5 м (два – три штыка лопаты, соответственно).

Чтобы УШП плита всегда была сухой. Необходимо отвести от подошвы ливневые, грунтовые, талые воды. Поэтому по периметру котлована дополнительно отрываются траншеи на глубину перфорированных гофротруб, используемых в дренажных системах. Общий уклон в сторону подземного резервуара (3 – 4 градуса) обеспечит самотек, вертикальные колодцы по углам здания обеспечат доступ в систему водоотведения для периодической прочистки.

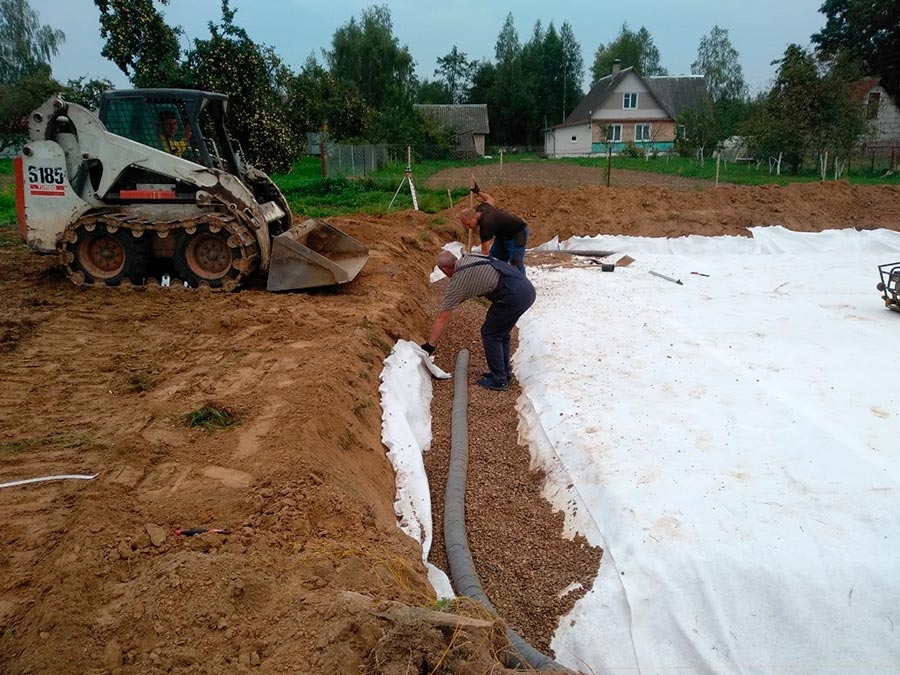

Технология дренирования выглядит следующим образом:

• отсыпка природным фильтром – на слой геотекстиля укладывается щебень;
• монтаж колодцев – создаются из сплошных труб (гофра или гладкая, диаметр 30 – 20 см), устанавливаются вертикально;
• укладка гофротруб – соединяют колодцы, прерываются внутри них для доступа в каждую магистраль;
• засыпка – траншеи заполняются щебнем, укрываются запущенным на боковые стены геотекстилем.

Подземный резервуар не может использоваться для сбора стоков из поверхностной ливневки во избежание переполнения.

Монтаж коммуникаций ниже расчетной глубины промерзания

Монолитная утепленная плита обладает нулевой ремонтопригодностью. Поэтому инженерные системы укладываются под нее до заливки. Создание дублирующих систем позволит повысить качество эксплуатации – при засорении трубопровода достаточно переключиться на резервный контур.

Трубы водоотведения и водоснабжения заглубляются ниже отметки промерзания, выводятся внутри здания стояками, снаружи дома для последующего подключения в центральные, автономные системы жизнеобеспечения.

При разводке инженерных систем используется стандартная технология – песчаная либо ПГС подушка с уплотнением, обратная засыпка нерудным материалом.

На этом же этапе котлован отсыпается песком (уплотнение каждых 20 см вибратором либо ручной трамбовкой) до проектной отметки.

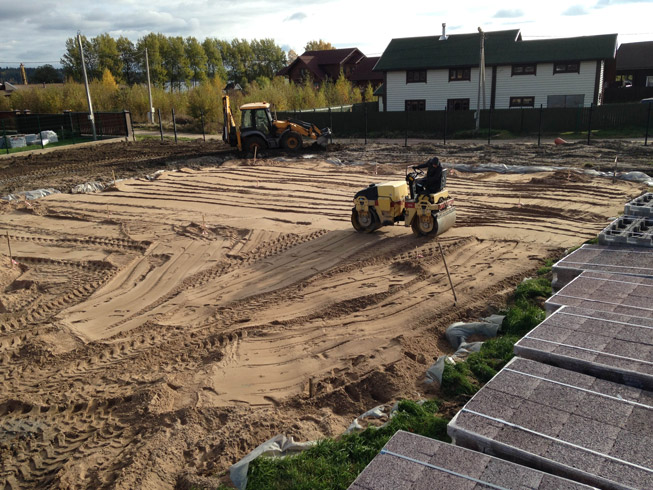

Слой песка обязательно послойно утрамбовывается специальной виброплитой.

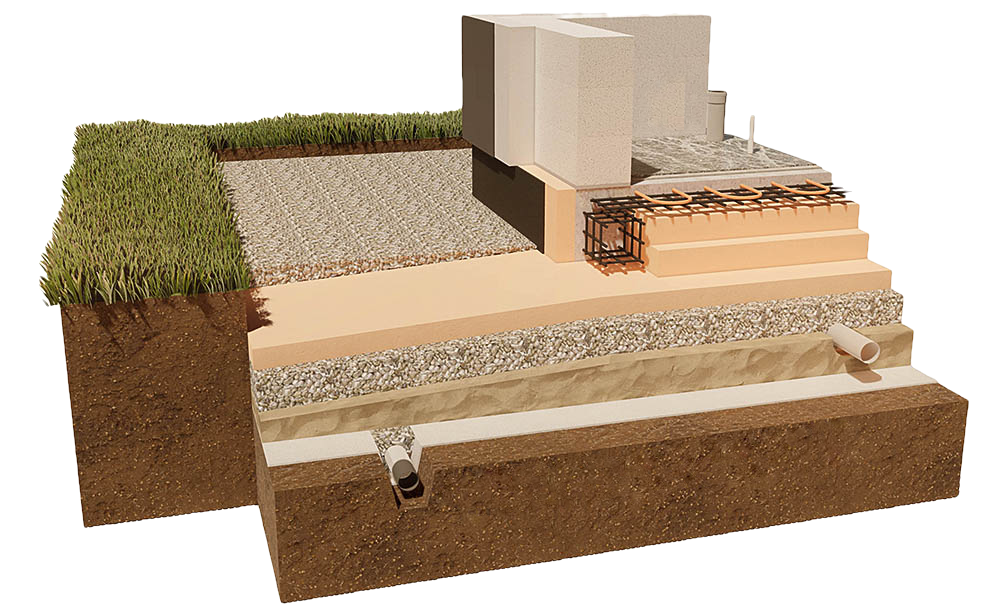

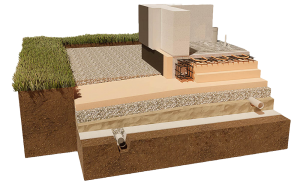

Для обеспечения пространственной жесткости, качественного позиционирования теплой плиты на грунте конструкция имеет ребра на нижней поверхности. Для этого используется схема:

• первый слой пенополистирола XPS укрывает периметр здания целиком;
• второй слой утеплителя XPS смещается на 45 см от края для создания ребер по периметру, в средней части плиты в теплоизоляторе создаются канавки шириной 20 – 30 см;

Используются листы XPS производителей URSA, Стирэкс, Технониколь, Пеноплэкс, Техноплекс толщиной 10 см.

Суспензионный ПСБ-С,

изготавливающийся без прессования для данной технологии не подходит.

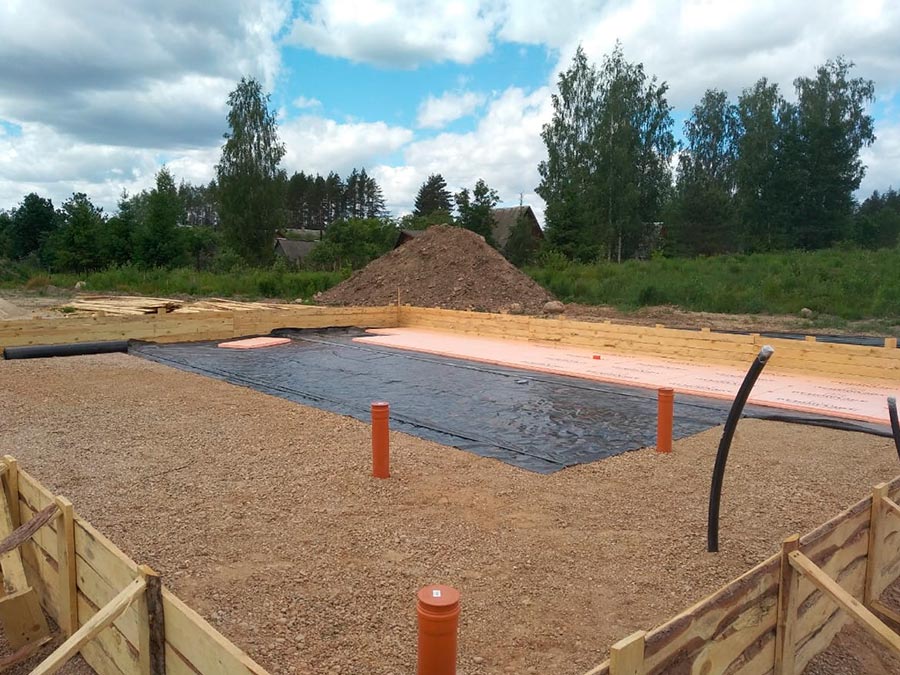

Укладка первого слоя утеплителя

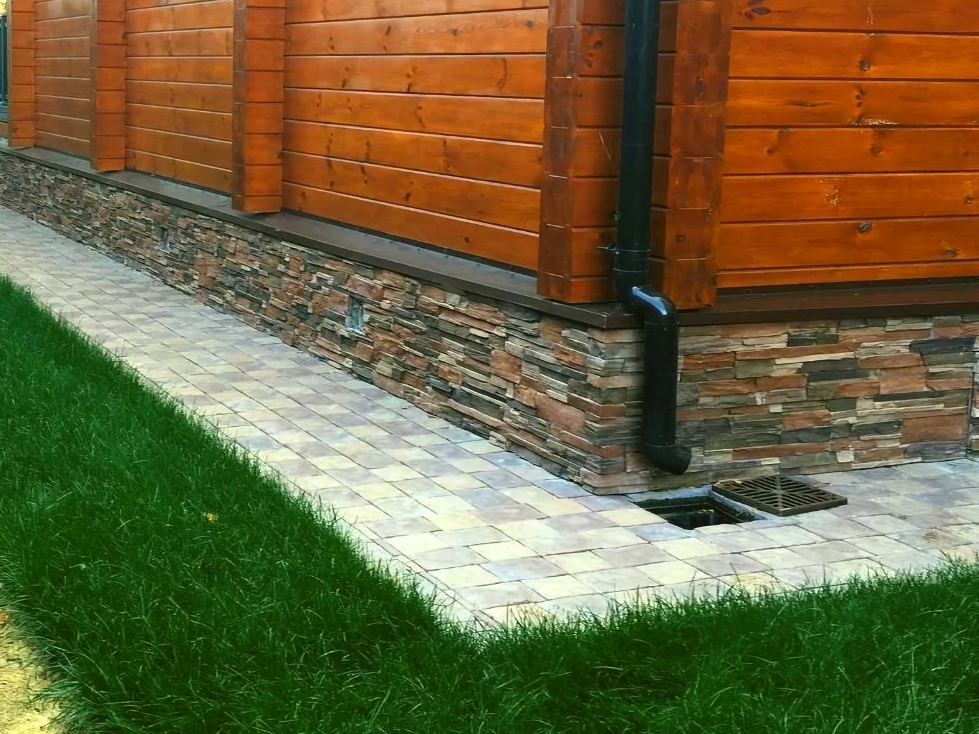

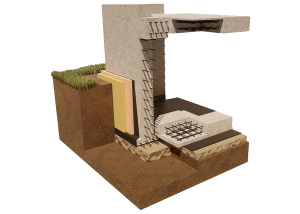

Устройство утепления цоколя. Обязательно оставляйте выступы, для дальнейшей стыковки с утеплителем отмостки.

Укладка второго слоя утеплителя.

Монолитная шведская плита обладает многофункциональностью только при интеграции в нее контуров водяного ТП. Их можно размещать поверх верхнего армопояса или между решетками из арматурных стержней. При этом учитывается проектировка комнат, прохождение перегородок и даже расположение мебели.

Коллекторы выносятся на проектную отметку, система опрессовывается до заполнения опалубки бетонной смесью. Полимерные трубы монтируются на специальные пластиковые подставки по аналогии с арматурными прутками.

Укладка первого слоя армирования и монтаж труб теплого пола.

В зависимости от эксплуатационных, снеговых, конструкционных нагрузок дома армопояса собираются из прутков периодического сечения диаметром 12 – 16 мм. Один слой (нижний), приводящийся в рекомендациях некоторых авторов методик УШП, неэффективен в сложных эксплуатационных условиях.

Поэтому специалисты рекомендуют применять классическую схему из двух сеток, созданных из связанной арматуры. В ребрах жесткости используются каркасы такого же типа, связанные с основной решеткой плиты. Рекомендованные характеристики армопояса выглядят следующим образом:

• шаг сетки – 15 х 15 см в обоих поясах;
• периодичность распределительных хомутов в ребрах жесткости (вертикальных, горизонтальных перемычек) 25-30 см;
• 6 – 8 мм арматура для перемычек и хомутов.

Не рекомендуется укладка трубопроводов инженерных систем в ребра жесткости, лучше пропускать их под плитой к стоякам напрямую в соответствии с проектом.

Укладка второго слоя армирования

Подключение труб теплого пола к коллекторам

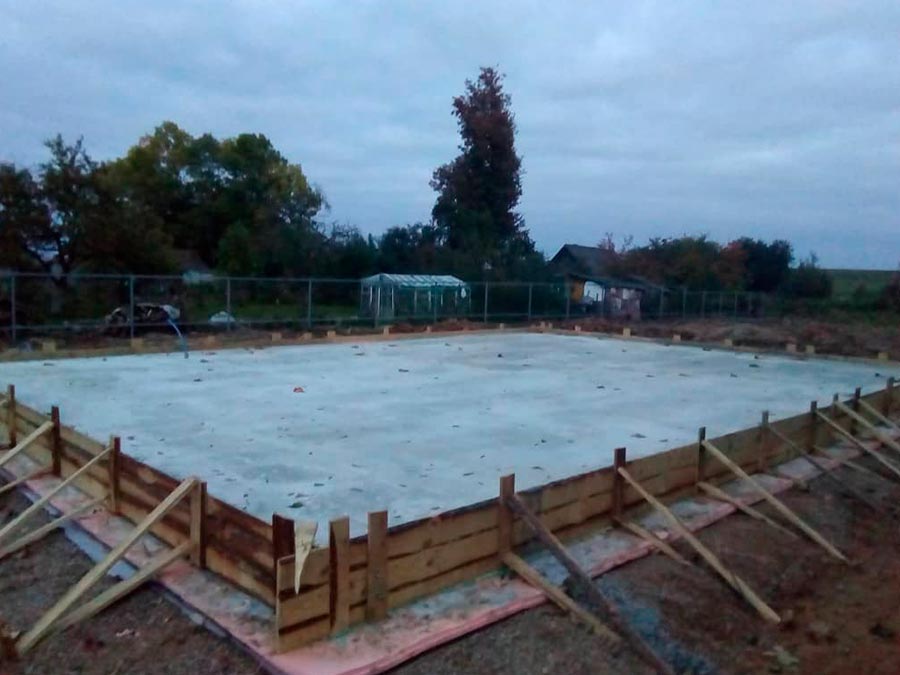

Опалубка для утепленной шведской плиты.

При монтаже опалубки возможны два варианта: классические щиты с прислоненными к внутренним поверхностям листами пенополистирола или L-панели из этого же материала. Минусы имеются в обоих случаях – дополнительные расходы на фанеру/доски, L-панели, соответственно.

Высота опалубки должна соответствовать проекту с учетом толщины теплоизолятора (20 – 30 см для разных регионов), плиты (10 см). при использовании классической опалубки фанера, доски могут впоследствии использоваться на следующих этапах строительства дома, поскольку контакт пиломатериалов с бетоном исключен полностью.

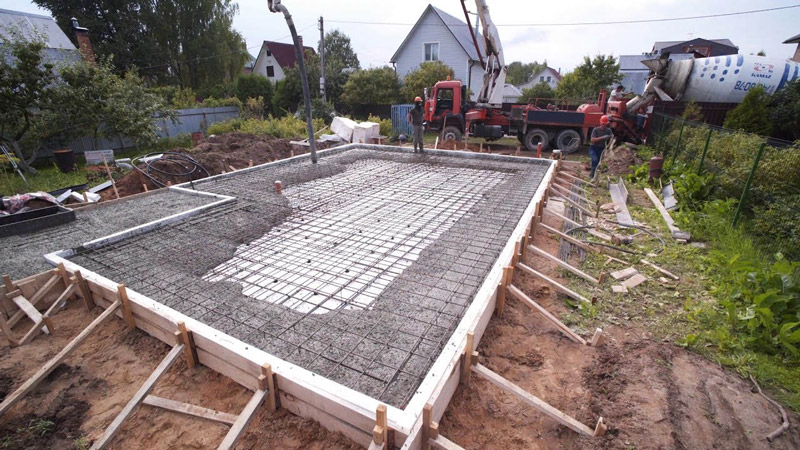

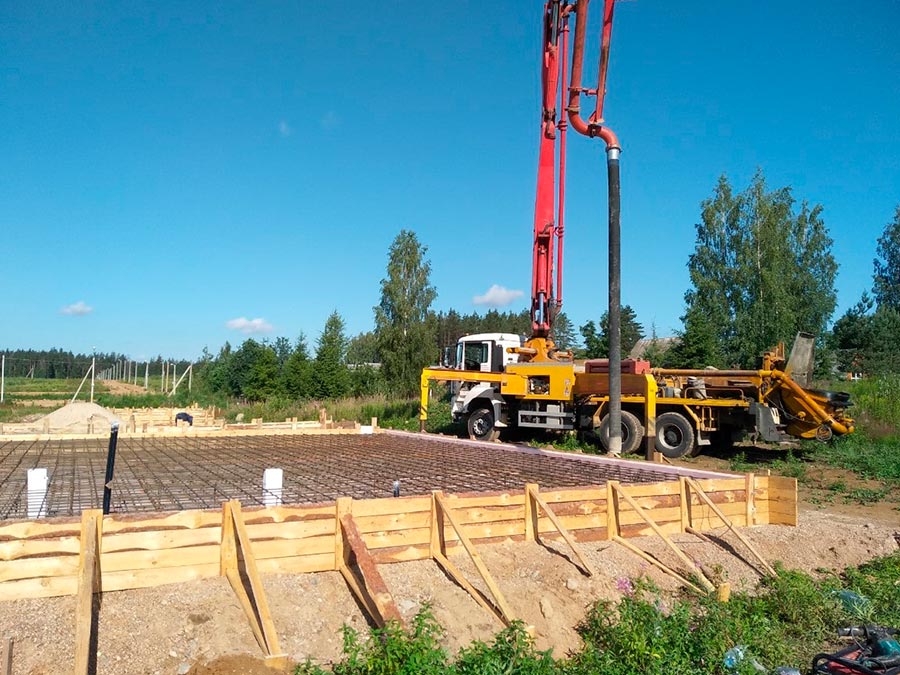

Фундамент этого типа обязательно заливается за один прием, перерывы с поставкой миксерами бетонной смеси больше часа не рекомендуются. Ввиду многообразия коммуникаций внутри опалубки, наличия разных уровней, ребер жесткости виброуплотнение является обязательным условием.

При этом могут применяться поверхностные, глубинные вибраторы, наконечники которых опускаются в слой бетона через каждые 20 – 30 см. соприкосновение с арматурой, трубами теплого пола крайне не желательно.

Распалубка возможна после набора прочности бетонной смесью (3 суток), уход за поверхностью стандартный – периодическое увлажнение лейкой, укрывание пленкой ПВХ в жару. Специалисты рекомендуют строить УШП в конце лета, когда грунтовые воды снижаются, погода более устойчива.

Обязательным условием является шлифовка плиты специальным оборудованием. В противном случае придется увеличить бюджет строительства на изготовление выравнивающей стяжки. Даже при вибропрессовании невозможно добиться идеально ровной поверхности товарного бетона.

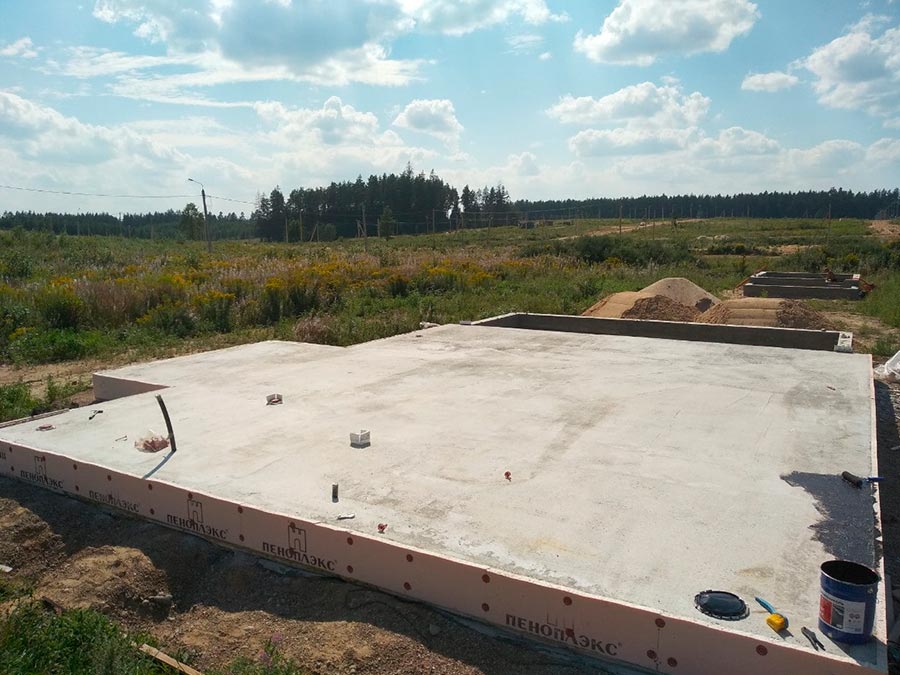

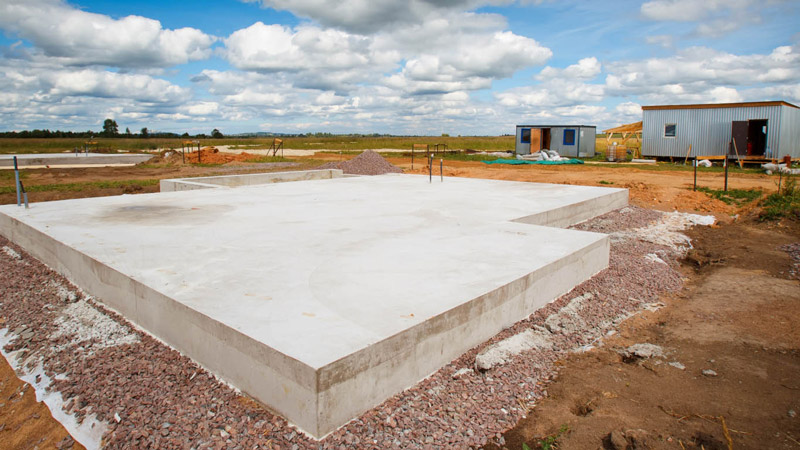

Готовый фундамент УШП
